【micro:bit v2】　赤外線受信モジュール

LESSON　030

　　 micro:bitでリモコンを赤外線受信モジュールで受信する

　リモコンから送信した赤外線を赤外線受信モジュールで受信します。で説明した赤外線の受送信ですが、今回はリモコンの信号を受信する方法を説明します。
　　
　　　

リンク

　　
　　　

目次

　　　　　　　　

構成部品

micro:bit
USBケーブル
赤外線受信モジュール
リモコン
ブレッドボード
ジャンパー線

配線図　　

赤外線受信モジュール
　　GND 　　⇒　G
3V 　　 ⇒　R
　　P0 　　 ⇒　Y
　

赤外線受信モジュールプログラム

赤外線受信モジュールに表示するプログラムです。
　　

解説

・赤外線受信モジュールを使うには拡張機能より赤外線受信モジュールを使用出来るブロックを呼び出す必要があります。
　　①　IR　と入力しクリック

　　
　　②　メーカービットIRレシーバー　をクリック

　　

　　③　☆　MakerBir 　をクリック

・最初だけ　初期設定
　赤外線受信モジュールの入力ポート　A0

　デコードの選択　　Keyestudio or NEC

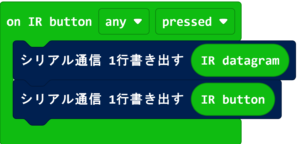

・　on IR button
　赤外線を受信した時

　IR detagram 16進数値
IR button　　　数値

結果

　　赤外線を関知したらデータを返します。
　　　　　　　　　　　

　　　
　　any　の場合
　　　　赤外線の信号を受信した全ての信号に対してデータを返します。

まとめ　

○　赤外線を発信したデータの情報が得られる事により、リモコンがより使い勝手がいい物になります。　
　　　　
〇　micro:bit を　学ぶ上で書籍やWebpageを参考に作っていますが、私なりに噛み砕いて書いているつもりですが、判らない点がありましたら連絡下さい。　　

　　　　　　　　　　
